Отводы ППУ являются разновидностью соединительных деталей, которые требуются для изменения направления трубопроводной системы во время ее монтажа. Изделия производятся из стали и имеют пенополиуретановую изоляцию с защитным покрытием из ОЦ (оцинкованной стали) или ПЭ (полиэтилена). Отличаются длительным сроком службы и стойкостью к механическим повреждениям и повышенным нагрузкам.
ППУ изоляция дополнительно предохраняет изделия от разнообразных неблагоприятных атмосферных влияний и чрезмерной потери тепла. Отводы ППУ используются в трубопроводах для перегонки газа и нефти, холодной и горячей воды и других веществ. Конструкция деталей влияет на вид их применения. Они используются для укладки над земной поверхностью и под ней.

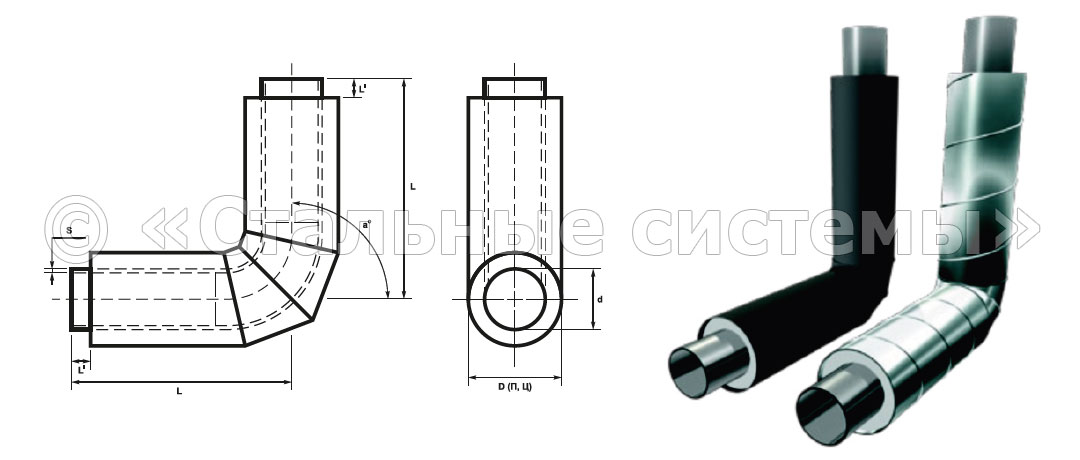

Отводы ППУ имеют широкий ряд типоразмеров и несколько вариантов исполнения: стандартное, вертикальное и укороченное. Именно поэтому они считаются универсальными элементами, которые можно подобрать или произвести с необходимыми параметрами для определенных эксплуатационных условий.
Компания «Стальные системы» производит отводы ППУ всех разновидностей и размеров, что позволит каждому клиенту без труда найти необходимые детали в любом объеме. Доставка осуществляется в максимально сжатые сроки лучшими перевозчиками страны.

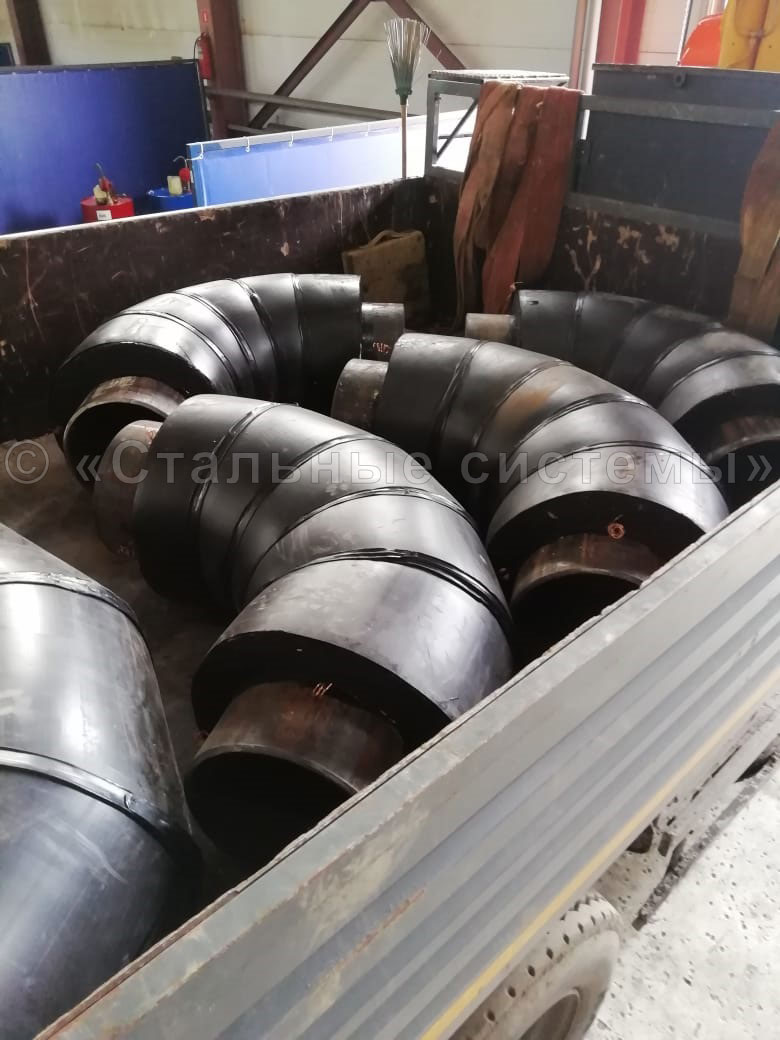

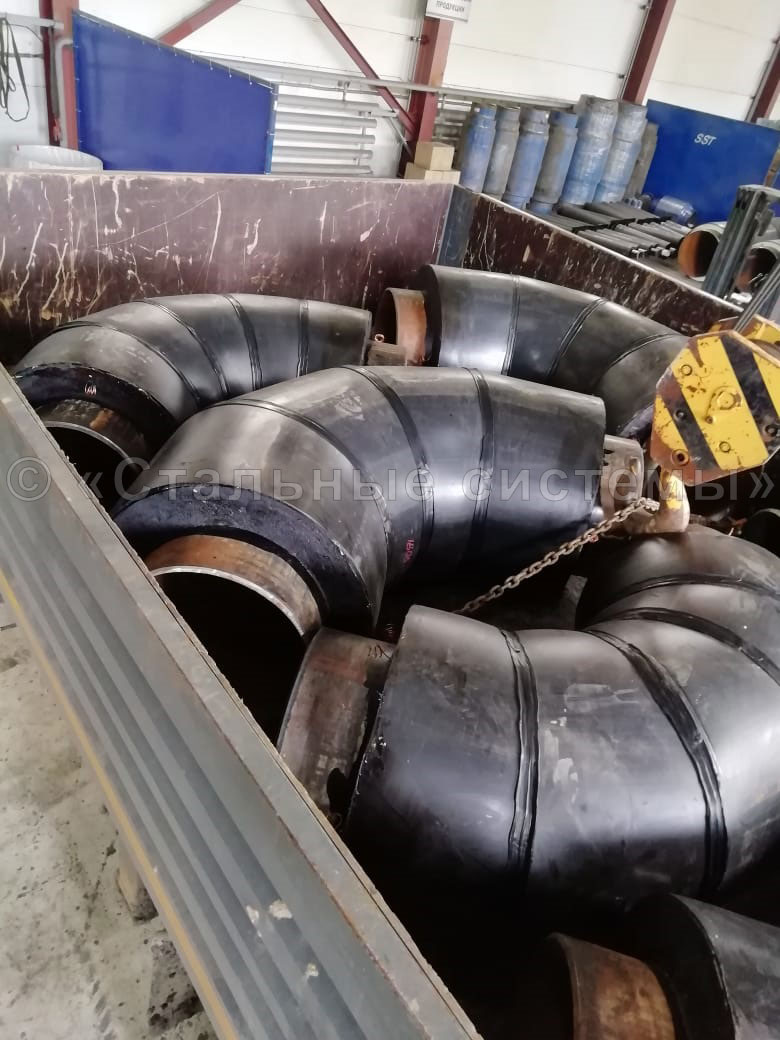

Отводы ППУ ПЭ и ОЦ нашего производства:
Изоляция трубы по ГОСТ 8732-78, 3262-75, 20295-80.
Используем трубы любой марки стали: 09Г2С, 17Г1С, Ст 20. Возможно изготовление отводов с нестандартной длиной плеч, любыми углами поворота.
Технические характеристики отводов ППУ
| Наружный диаметр стальной трубы d, мм | Наружный диаметр изоляции по полиэтиленовой оболочке D, мм | Угол отвода * | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 90° | 60° | 45° | 30° | |||||||
| Тип 1 | Тип 2 | L, мм | Масса, кг | L, мм | Масса, кг | L, мм | Масса, кг | L, мм | Масса, кг | |
| 57 | 125 | 140 | 1000 | 11,0 | 1000 | 11,4 | 1000 | 11,6 | 1000 | 11,6 |
| 76 | 140 | 160 | 1000 | 15,0 | 1000 | 15,6 | 1000 | 15,5 | 1000 | 15,5 |
| 89 | 160 | 180 | 1000 | 17,6 | 1000 | 18,6 | 1000 | 19,3 | 1000 | 18,4 |
| 108 | 180 | 200 | 1000 | 24,2 | 1000 | 25,0 | 1000 | 25,0 | 1000 | 25,0 |
| 133 | 225 | 250 | 1000 | 29,4 | 1000 | 30,6 | 1000 | 31,0 | 1000 | 31,0 |
| 159 | 250 | 280 | 1000 | 43,2 | 1000 | 41,2 | 1000 | 41,5 | 1000 | 41,1 |
| 219 | 315 | 355 | 1000 | 70,1 | 1000 | 74,3 | 1000 | 74,3 | 1000 | 74,3 |
| 273 | 400 | 450 | 1000 | 109,2 | 1000 | 112,1 | 1000 | 111,5 | 1000 | 111,2 |
| 325 | 450 | 500 | 1050 | 142,1 | 860 | 125,6 | 786 | 115,5 | 720 | 106,2 |
| 426 | 560 | 630 | 1100 | 265,1 | 889 | 214,2 | 807 | 194,3 | 734 | 176,9 |
|
* Сварные отводы |
||||||||||
Цены на отводы в ППУ изоляции
| Наружный диаметр труба / оболочка | Стоимость отвода в тепловой изоляции, рублей | ||
|---|---|---|---|
| Стальная труба / стенка, мм | Оболочка, мм. | ПЭ (полиэтиленовая) оболочка | ОЦ (металлическая) оболочка |
| 32х3,0 | 125 | 2 039 | 2 008 |
| 38х3,0 | 125 | 2 080 | 2 049 |
| 45х3,0 | 125 | 2 090 | 2 060 |
| 57х3,5 | 125 | 2 217 | 2 208 |
| 57х3,5 | 140 | 2 355 | 2 465 |
| 76х3,5 | 140 | 2 606 | 2 701 |
| 76х3,5 | 160 | 2 779 | 2 879 |
| 89х4,0 | 160 | 3 251 | 3 068 |
| 89х4,0 | 180 | 3 386 | 3 418 |
| 108х4,0 | 180 | 3 678 | 3 773 |
| 108х4,0 | 200 | 3 842 | 3 971 |
| 133х4,0 | 225 | 4 423 | 4 469 |
| 133х4,0 | 250 | 4 749 | 4 809 |
| 159х4,5 | 250 | 5 604 | 5 777 |
| 159х4,5 | 280 | 5 899 | 6 266 |
| 219х6,0 | 315 | 8 507 | 9 455 |
| 219х6,0 | 355 | 9 183 | 10 208 |
| 273х6,0 | 400 | 13 812 | 13 094 |
| 273х6,0 | 450 | 15 202 | 14 300 |
| 325х6,0 | 450 | 19 728 | 19 863 |
| 325х6,0 | 500 | 21 261 | 21 300 |
| 377х7,0 | 500 | 24 860 | 25 030 |
| 377х7,0 | 560 | 25 044 | 25 729 |
| 426х7,0 | 560 | 27 050 | 27 323 |
| 426х7,0 | 630 | 29 781 | 29 996 |
| 530х7,0 | 710 | 55 133 | 52 899 |
| 630х8,0 | 800 | 74 539 | 73 243 |
| 720х9,0 | 900 | 96 255 | 95 776 |
| 820х9,0 | 1000 | 134 116 | 136 835 |
Также мы изготавливаем укороченные отводы ППУ в тепловой изоляции (L=500 мм) в ПЭ или ОЦ оболочке. Цены уточняйте у наших менеджеров.
Производство отводов ППУ в ПЭ и ОЦ изоляции по ГОСТ
Отводы изготавливаются согласно ГОСТ 30732-2006 и оснащены проводами системы оперативного дистанционного контроля (ОДК), что позволяет оперативно обнаружить аварийный участок теплотрассы.
В соответствии с требованиями ГОСТ, изготавливаются двух типов:
- Тип-1 – для прокладки трубопроводов в регионах с температурой окружающей среды до -30 градусов Цельсия;
- Тип-2 – температура ниже -30 градусов Цельсия.
В зависимости от конструктивных особенностей теплотрассы, отводы могут дополнительно оснащаться:
- Металлическими заглушками изоляции (МЗИ);
- Кабелем вывода проводников системы ОДК, с закольцовкой сигнальных проводников.
Угол поворота отводов ППУ, при необходимости, может быть изготовлен с любым градусом от 0 до 180.
